فیلر ER2209 بهلر

شناسه محصول: 72296

برند: BÖHLER
کشور سازنده: طبق اطلاعات مورد استفاده در صفحه محصول/بسته‌بندی
مدل: CN 22/9 N-IG
نوع محصول: فیلر آرگون / TIG Rod
فرآیند جوشکاری: GTAW / TIG
سایزهای دیتاشیت: 1.6، 2.0، 2.4 و 3.2 میلی‌متر
استاندارد: AWS A5.9 / EN ISO 14343
آلیاژ / AWS: ER2209
کاربرد اصلی: جوشکاری فولادهای Duplex و فریتی-آستنیتی
گاز محافظ: 100% آرگون / آرگون + 1–2% N₂

برای دریافت مشاوره با ما در ارتباط باشید.

ارسال سریع

با پست پیشتاز

پشتیبانی ۲۴ ساعته

و ۷ روز هفته

تضمین کیفیت

و تضمین اصالت

رضایت مشتریان

افتخار ماست

قیمت محصول

37,000,000 ﷼

قیمت محصولات بر حسب هر کیلو گرم می باشد.

توضیحات محصول

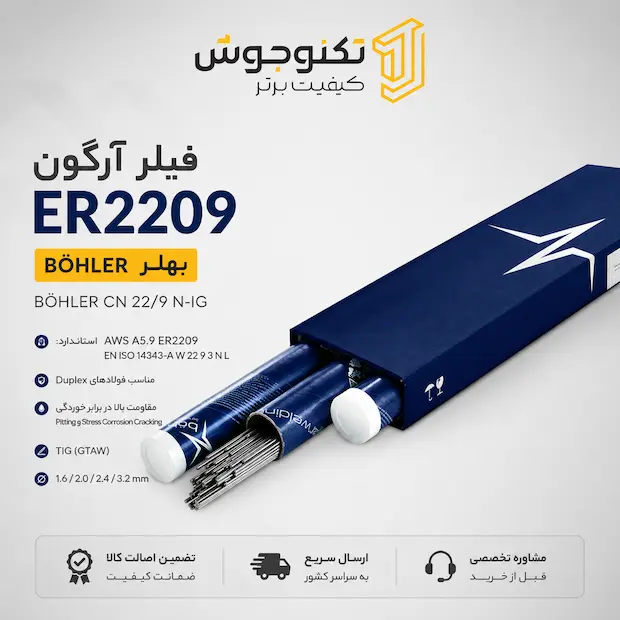

فیلر ER2209 بهلر | BÖHLER CN 22/9 N-IG

فیلر ER2209 بهلر مدل BÖHLER CN 22/9 N-IG یک فیلر آرگون آلیاژی برای جوشکاری فولادهای Duplex و فریتی-آستنیتی با فرآیند TIG یا GTAW است. این محصول طبق دیتاشیت رسمی BÖHLER با استاندارد AWS A5.9 ER2209 و طبقه‌بندی‌های EN ISO 14343-A W 22 9 3 N L و EN ISO 14343-B SS2209 تولید شده است.

ترکیب آلیاژی کنترل‌شده این فیلر شامل حدود 22.5% کروم، 8.8% نیکل، 3.2% مولیبدن و 0.15% نیتروژن است و مقدار PREN آن حداقل 35 اعلام شده است. این ترکیب باعث می‌شود فلز جوش حاصل از ER2209 علاوه بر استحکام و چقرمگی مناسب، مقاومت بالایی در برابر خوردگی حفره‌ای و ترک‌خوردگی تنشی داشته باشد.

BÖHLER CN 22/9 N-IG به‌طور ویژه برای جوشکاری Duplexهایی مانند 1.4462 / UNS S31803 و UNS S32205 طراحی شده و برای پروژه‌هایی که مقاومت خوردگی و خواص مکانیکی فلز جوش اهمیت دارد، گزینه‌ای تخصصی محسوب می‌شود.

مزایا و ویژگی‌های فیلر ER2209 بهلر

مناسب برای فولادهای Duplex: سازگار با فولادهای 1.4462، UNS S31803 و S32205.
مقاومت بالا در برابر خوردگی: مقاومت عالی در برابر Pitting و Stress Corrosion Cracking.
استحکام مکانیکی بالا: استحکام تسلیم حدود 600 MPa و استحکام کششی حدود 800 MPa.
چقرمگی مناسب در دمای پایین: انرژی ضربه 150 ژول در +20°C و حداقل 47 ژول در 40-°C.
ترکیب شیمیایی دقیق و اکسیژن پایین: کنترل دقیق ترکیب آلیاژی و اکسیژن بسیار پایین برای بهبود کیفیت فلز جوش.

کاربردهای فیلر ER2209 بهلر

جوشکاری Duplex 2205: مناسب برای فولادهای 1.4462، UNS S31803 و UNS S32205.
اتصال Duplex به فولادهای کربنی و آلیاژی: مناسب برای P235GH، P265GH، S255N، P295GH، S355N و 16Mo3.
جوشکاری فولادهای فریتی-آستنیتی: قابل استفاده برای فولادهای Duplex با ترکیب آلیاژی مشابه و برخی گریدهای با استحکام بالاتر.
پروژه‌های مقاوم به خوردگی: مناسب برای کاربردهایی که مقاومت در برابر Pitting و Stress Corrosion Cracking اهمیت دارد.

مثال کاربردی

در اتصال قطعات ساخته‌شده از Duplex 2205، انتخاب فیلر ER2209 به‌جای یک فیلر عمومی استنلس استیل، امکان استفاده از فلز پرکننده‌ای با ترکیب آلیاژی متناسب با خانواده فولادهای Duplex را فراهم می‌کند. BÖHLER CN 22/9 N-IG به‌طور مشخص برای جوشکاری این نوع فولادها طراحی شده و می‌تواند به دستیابی به تعادل مناسب ریزساختار فریتی-آستنیتی و حفظ مقاومت به خوردگی اتصال کمک کند.

نتیجه:
در پروژه‌هایی که مقاومت به خوردگی، استحکام و پایداری ریزساختار اهمیت دارد، انتخاب فیلر هم‌خانواده با فلز پایه مانند ER2209 می‌تواند نقش مهمی در کیفیت و دوام اتصال داشته باشد.

مشخصات فنی BÖHLER CN 22/9 N-IG

مشخصه	مقدار
برند	BÖHLER
مدل	CN 22/9 N-IG
نوع محصول	TIG Rod
فرآیند جوشکاری	GTAW / TIG
استاندارد AWS	A5.9 ER2209
EN ISO 14343-A	W 22 9 3 N L
EN ISO 14343-B	SS2209
قطرهای موجود در دیتاشیت	1.6، 2.0، 2.4، 3.2 mm
گاز محافظ	100% Argon
گاز جایگزین/ترکیبی	Argon + 1–2% N₂
قطبیت	DC (-)
دمای بین‌پاسی	حداکثر 150°C

آنالیز شیمیایی فیلر ER2209

عنصر	C	Si	Mn	Cr	Ni	Mo	N	PREN
مقدار وزنی (%)	≤0.015	0.4	1.7	22.5	8.8	3.2	0.15	≥35

خواص مکانیکی فلز جوش

وضعیت	Rp0.2	Rm	Elongation	KV در +20°C	KV در −40°C
As Welded	600 MPa	800 MPa	33%	150 J	≥47 J

خواص فوق برای فلز جوش در حالت Untreated / As Welded و با گاز محافظ آرگون گزارش شده‌اند.

پارامترها و نکات جوشکاری TIG

فیلر BÖHLER CN 22/9 N-IG با جریان مستقیم و قطبیت DC (-) استفاده می‌شود. گاز محافظ استاندارد آن 100% آرگون است و دیتاشیت امکان استفاده از آرگون به همراه 1 تا 2 درصد نیتروژن را نیز برای شرایط مشخص ذکر می‌کند.

برای دستیابی به خواص مناسب فلز جوش، کنترل رقیق‌شدن (Dilution) و اجرای صحیح Back Purging اهمیت دارد. دیتاشیت همچنین اشاره می‌کند که در شرایط نیازمند مقاومت خوردگی شدید، مقدار کمی N₂ می‌تواند به گاز محافظ یا گاز Purging اضافه شود.

پیش‌گرم و عملیات حرارتی پس از جوشکاری معمولاً مورد نیاز نیست، اما دمای بین‌پاسی نباید از 150°C بیشتر شود.

راهنمای خرید و قیمت فیلر ER2209

هنگام خرید فیلر ER2209 بهلر فقط به عبارت ER2209 روی بسته‌بندی توجه نکنید. نوع فرآیند، قطر فیلر، اصالت برند و تطابق مشخصات با استاندارد مورد نیاز پروژه اهمیت دارد.

BÖHLER CN 22/9 N-IG یک TIG Rod است و نباید آن را با سیم جوش MIG/MAG ER2209 اشتباه گرفت. قطر مورد نیاز نیز باید بر اساس ضخامت قطعه، طراحی اتصال و روش جوشکاری انتخاب شود.

برای استعلام قیمت فیلر ER2209 بهلر و موجودی قطرهای مختلف، مشخصات فنی پروژه و قطر مورد نیاز را با تکنوجوش بررسی کنید.

نکته تخصصی تکنوجوش

در جوشکاری Duplex، انتخاب فیلر تنها بر اساس استحکام کافی نیست؛ تعادل مناسب ریزساختار فریت و آستنیت فلز جوش و منطقه جوش نیز اهمیت دارد. به همین دلیل کنترل حرارت ورودی، دمای بین‌پاسی، رقیق‌شدن و Back Purging اهمیت ویژه‌ای دارد.

در مورد BÖHLER CN 22/9 N-IG، خود سازنده بر کنترل رقیق‌شدن و Purging مناسب برای دستیابی به خواص مطلوب فلز جوش تأکید کرده است.

هشدارهای مهم هنگام استفاده از ER2209

برای حفظ خواص مکانیکی، مقاومت به خوردگی و تعادل ریزساختاری فولاد Duplex، هنگام استفاده از ER2209 رعایت نکات زیر اهمیت زیادی دارد.

❌ دمای بین‌پاسی را کنترل کنید: دمای بین‌پاسی نباید از 150°C بالاتر برود، مگر اینکه WPS پروژه محدوده دیگری را مشخص کرده باشد.
❌ Back Purging را جدی بگیرید: در اتصالاتی که نیاز به محافظت از ریشه جوش دارند، از بک‌پرج مناسب استفاده کنید تا از اکسیداسیون و افت کیفیت ریشه جلوگیری شود.
❌ گاز و قطبیت مناسب را انتخاب کنید: در فرآیند TIG، گاز محافظ و قطبیت باید مطابق دستورالعمل سازنده و WPS انتخاب شوند.
❌ فیلر عمومی را جایگزین ER2209 نکنید: استفاده از فیلرهای عمومی استنلس استیل به‌جای ER2209 تنها در صورتی انجام شود که در WPS پروژه تأیید شده باشد.
❌ WPS/PQR را ملاک قرار دهید: انتخاب نهایی فیلر برای اتصالات حساس باید بر اساس جنس فلز پایه، شرایط سرویس، WPS/PQR و الزامات استاندارد پروژه انجام شود.

توجه تکنوجوش:
کنترل دمای بین‌پاسی و اجرای صحیح دستورالعمل جوشکاری در فولادهای Duplex اهمیت ویژه‌ای دارد؛ زیرا حرارت نامناسب می‌تواند تعادل فازهای فریت و آستنیت را تحت تأثیر قرار داده و در نتیجه، مقاومت به خوردگی و خواص مکانیکی اتصال را کاهش دهد.

جمع‌بندی

BÖHLER CN 22/9 N-IG ER2209 یک فیلر تخصصی TIG برای جوشکاری فولادهای Duplex است که ترکیب آلیاژی آن با حدود 22.5% کروم، 8.8% نیکل، 3.2% مولیبدن و 0.15% نیتروژن، برای دستیابی به مقاومت خوردگی و خواص مکانیکی مناسب در فلز جوش طراحی شده است. این محصول مطابق AWS A5.9 ER2209 بوده و برای متریال‌هایی مانند UNS S31803 و S32205 کاربرد دارد.
